図面の挿入

図面の挿入

お知らせ：当社は、お客様により充実したサポート情報を迅速に提供するため、本ページのコンテンツは機械翻訳を用いて日本語に翻訳しています。正確かつ最新のサポート情報をご覧いただくには、本内容の英語版を参照してください。

魅力的なビジュアルでアイデアを形にしましょう。図形やシンボルを追加し、鮮やかな色やパターンを使って見栄えよく仕上げます。要素をレイヤー化・グループ化し、影や反射効果を付け、テキストボックスやハイパーリンクを挿入して、洗練されたプロフェッショナルな仕上がりにできます。

 🔎 クイックビュー: Insert-> Drawing

図形

図形や描画を追加すると、図やフローチャート、その他のビジュアルコンテンツを作成するのに便利です。

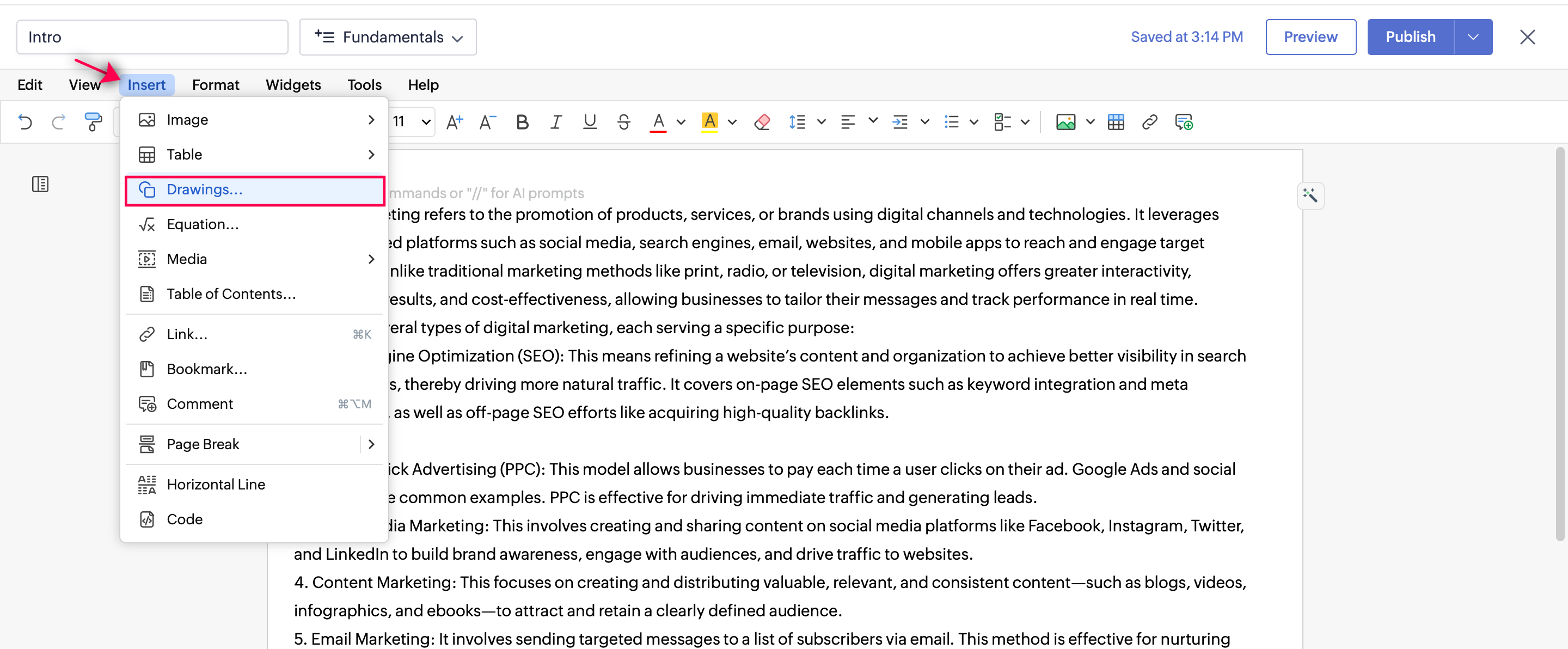

図形を挿入するには:

  1. エディター（）に移動します。

  2. 上部メニューのInsert をクリックします。

  3. Drawing を選択します。



  1. 任意の図形を選択し、Insert をクリックします。


ブロック矢印、フローチャート、数式、星形、吹き出し、アクションボタン、線のコネクタも追加できます。

テキストボックスと記号の挿入

テキストボックスを使用して、コンテンツ内の重要な情報やポイントを強調できます。テキストボックスのほか、矢印、句読点、通貨記号、数学・科学記号なども、図形や描画と一緒に挿入できます。

テキストボックスを挿入するには:

  1. エディター（）に移動します。

  2. 左上の Menu（）アイコンをクリックします。

  3. Insert をクリックします。

  4. ［Pictures and Tables］タブで、Drawing を選択します。

  5. ［Text］を選択し、Textbox を選びます。

  6. 任意のテキストボックスを選択し、Insert をクリックします。



記号を挿入するには:

  1. エディター（）に移動します。

  2. 上部メニューでInsertをクリックします。

  3. ［Pictures and Tables］タブでDrawingを選択します。

  4. ［Text］を選択し、［Symbol］を選びます。

  5. 挿入したい記号を選択し、Insertをクリックします。



ペンで描画する

直線、曲線、フリーフォーム図形を描画したり、フリーハンドで自由な形状を描画することができます。

ペンで描画するには:

  1. エディター（）に移動します。

  2. 上部メニューでInsertをクリックします。

  3. ［Drawing］を選択します。

  4. ［Shape］を選択します。

  5. 使用したいオプションを選択します。

  6. 描画が完了したら、Insertをクリックします。



連続描画モード

連続描画モードを有効にすると、一度に複数の図形を続けて描画できます。

連続描画モードを有効にするには:

  1. ［Shape］を選択します。

  2. ［Continuous Draw Mode］を有効にします。



図形認識

任意の形をフリーハンドで描くと、Shape Recognitionを有効にすることで、滑らかに正確な図形に変換できます。

図形認識を有効にするには:

  1. ［Shape］を選択し、［Shape Recognition］を選択します。


描画の書式設定

カスタム図形は、配置、色、影、グラデーション、パターンなどを設定して書式を変更できます。

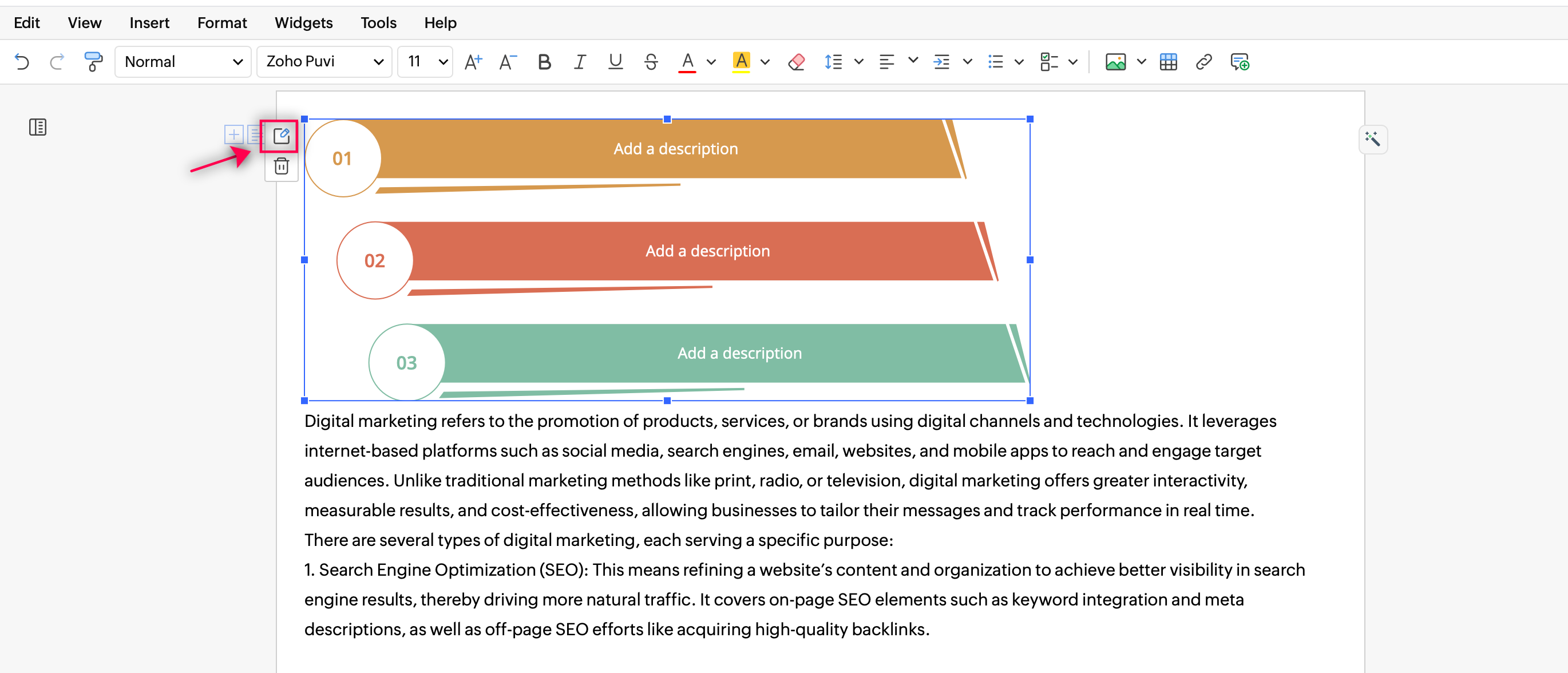

描画の編集

描画を編集するには:

  1. 挿入済みの図形をクリックすると、左側のパネルに描画オプションが表示されます。

  2. ［Edit Drawing］をクリックすると、既に挿入した描画や図形を編集できます。


図形描画の削除

単一の図形を削除するには:

図形を選択し、Deleteキーを押します。

(または)

挿入した図形をクリックし、描画オプションから［削除］を選択します。

複数の図形を削除するには:

最初の図形をクリックして選択し、Shiftキーを押しながら他の図形を選択し、最後にDeleteキーを押します。
